JUKO AFX

JUKO AFX on ainutlaatuinen Suomessa valmistettu Atex-valaisin. Se on suunniteltu yhdessä alan ammattilaisten kanssa, joten sen rakenteissa on osattu huomioida vaativimmatkin käyttöolosuhteet.

Valaisimen ydin koostuu kahdesta tai kolmesta valomoduulista, joiden avulla voidaan saada 100W tai 150W teho. Valaisin on suunniteltu tiloihin, joissa asennuskorkeudet ovat normaalia suuremmat.

JUKO AFX on osaavan ammattilaisen valinta.

KAASUYMPÄRISTÖT TILALUOKAT 1 JA 2

icon

Ex eb mb op is IIC T4 Gb

IIC kaasuluokitus mahdollistaa käytön kaikissa kaasuluokissa

PÖLY-YMPÄRISTÖT

icon

Ex tb op is IIIC T85°C Db

IIIC pölyluokitus mahdollistaa käytön kaikissa pölyluokissa.

OPTINEN SÄTEILY

icon

Ex op is

Optinen säteily huomioitu valaisimen suunnittelussa

TEKNINEN DATA

VALAISIMEN SERTIFIOINTI

EX KaasuluokkaEx eb mb op is IIC T4 Gb
EX PölyluokkaEx tb op is IIIC T85°C Db
Soveltuvat tilaluokat1,2 / 21,22
IECEx SertifikaattiIECEx FTZU 23.0010X
ATEX SertifikaattiFTZU 23 ATEX 0017X
IP LuokitusIP66

LED MODUULIN SERTIFIOINTI

LED ModuuliJUKO LED-4000Ex
EX KaasuluokkaEx eb mb op is IIC T4
IECEx SertifikaattiIECEx FTZU 22.0005U
ATEX SertifikaattiFTZU 22 ATEX 0077U

VIRTALÄHDE SERTIFIOINNIT

VirtalähdeJUKO PU150Ex
EX KaasuluokkaEx eb mb IIC T6
IECEx SertifikaattiIECEx FTZU 23.0007U
ATEX SertifikaattiFTZÚ 22 ATEX 0078U

MEKAANISET OMINAISUUDET

RunkoPursotettu alumiini, anodisoitu
SuojusErikoislasi
OptiikkaPMMA
Ruuvit ja mutteritA4
LäpiviennitPolyamidi (Iskukestävyys 7J)
AsennusSeinä / Katto / Putki
AsennusadapteriOptiona
Säädettävyys (asennuskulma)Asennusadapterien avulla

SÄHKÖTEKNISET OMINAISUUDET

JÄNNITETYYPPIAC
NIMELLISJÄNNITE230
LIITÄNTÄLAITTEEN TYYPPIVakiovirtaohjattu

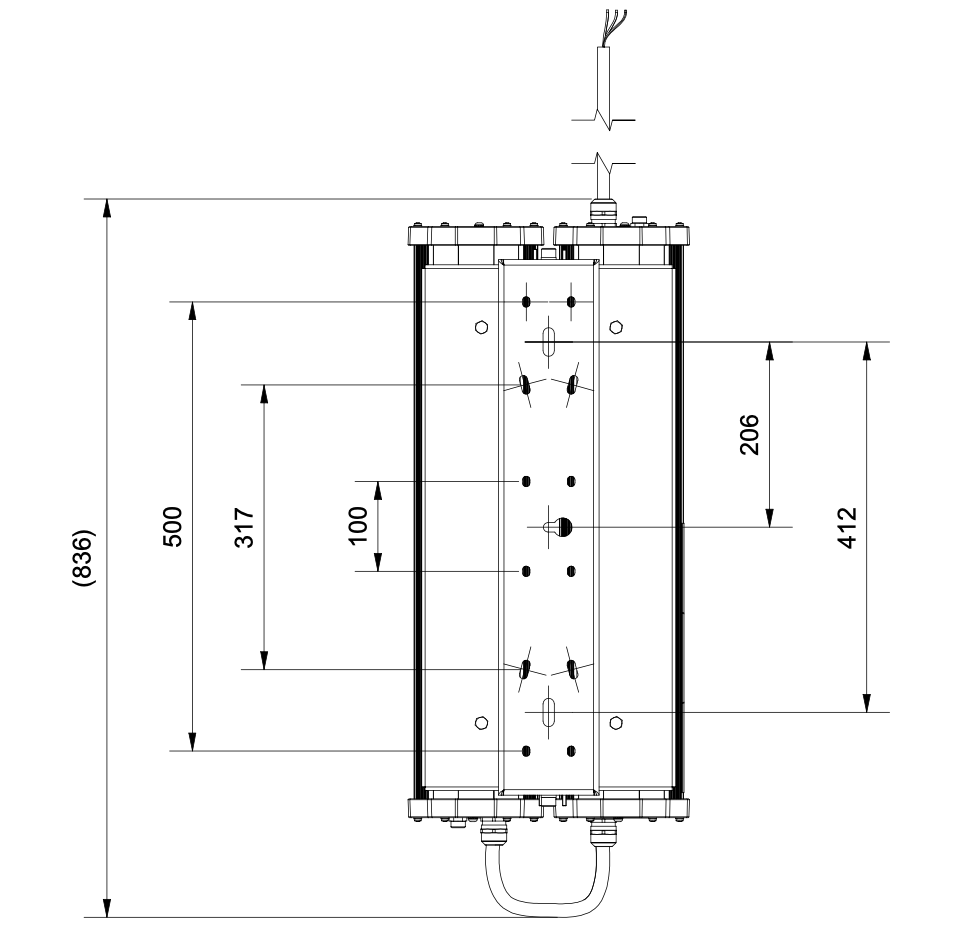

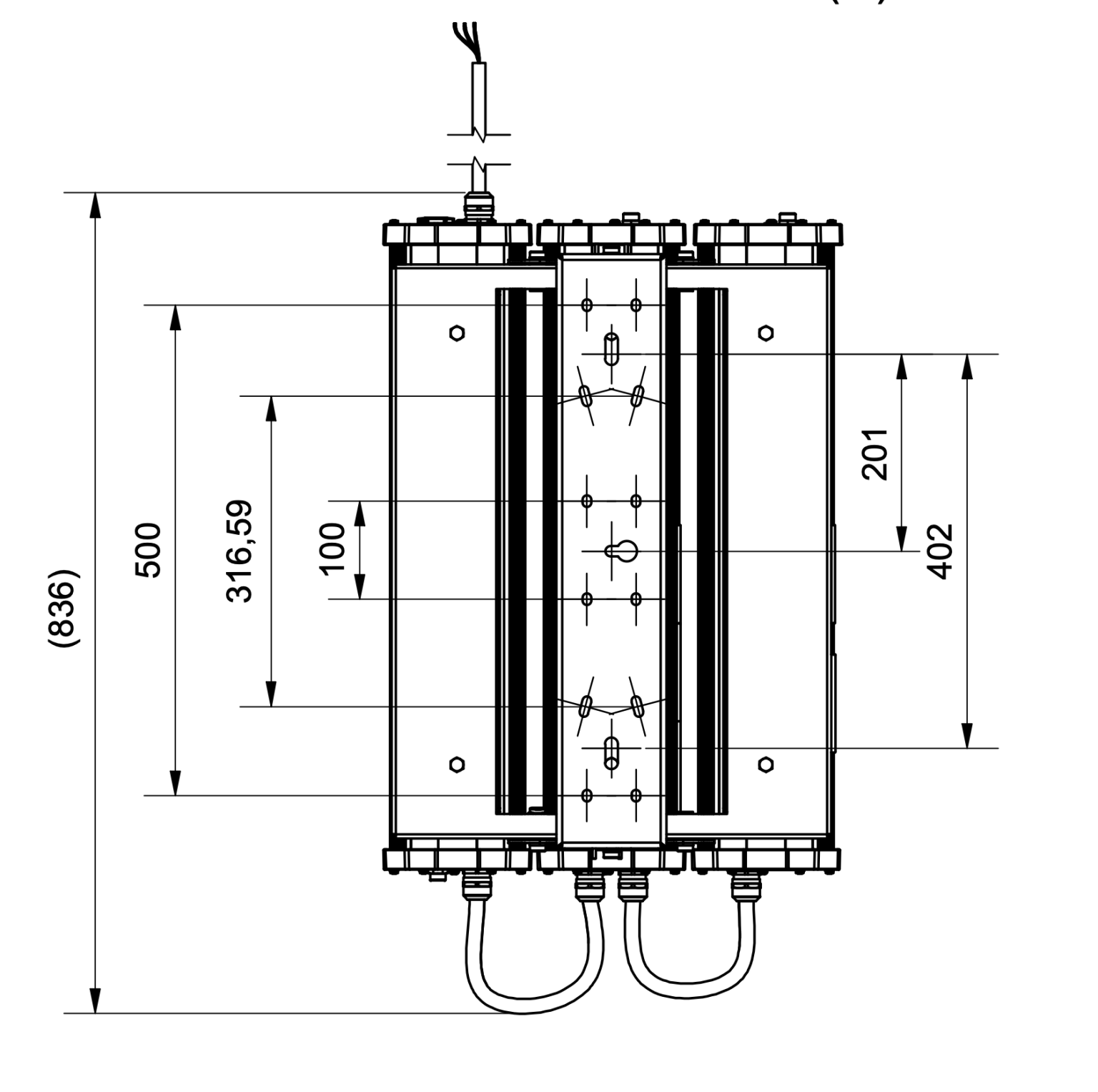

OTTOTEHO100W (M4) // 150W (M6)

VALOTEKNISET OMINAISUUDET

LED TYYPPIHigh Power
VÄRILÄMPÖTILA4000K
VÄRINTOISTOINDEKSI>80
VALONTUOTTO LM16 000 (M4) // 24 000 (M6)
HYÖTYSUHDE~160
ELINIKÄ L90 (TA 25°C)100 000 h
AVAUSKULMA60° / 90° / 120°

LIITYNTÄ

KAAPELILÄPIVIENTIM25 (12-17mm kaapeli)
LÄPIKETJUTUSOptiona, myös saman pään läpiketjutus
LIITIN / JOHDON POIKKIPINTA-ALAWAGO jousiliitin / 1,5 … 4 mm2

MUUT TIEDOT

IP LUOKITUSIP66
ALKUPERÄMAASuomi
TAKUUAIKA5 vuotta
VAATII AMMATTILAISEN ASENNUSTAKyllä
KÄYTTÖLÄMPÖTILA-ALUE-40°C … Ta … +55°C
